Hướng dẫn tải về:
– Tài liệu cần dùng: Link Google (Sử dụng tài liệu để xem cách kết nối với PLC. Ở đây mình dùng kiểu kết nối Siemens S7 300 (Direct MPI): RS-485 (DOP-B Series))
– Phần mềm lập trình màn hình: DOPSoft V2.00.04 For DOP-B, HMC, DOP-W hoặc Link dự phòng
Hướng dẫn cài đặt:
B1:
Sau khi tải DOPSoft theo link trên, chúng ta thu được file nén dạng .Zip.
Giải nén file Zip với phần mềm Winrar.

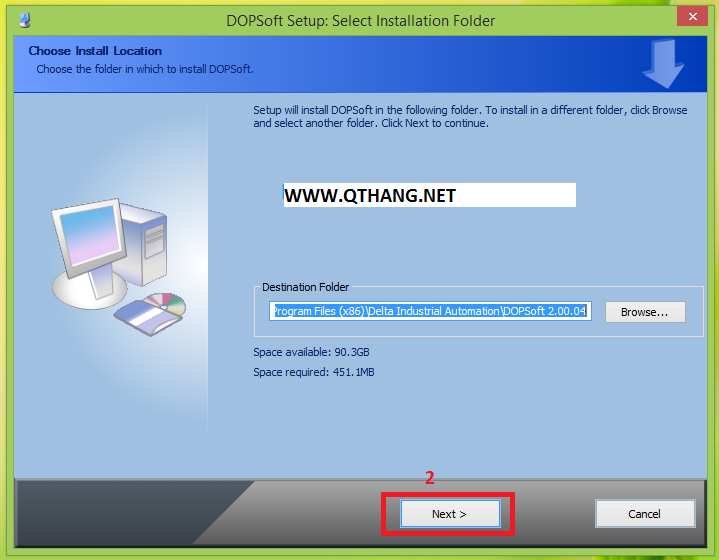

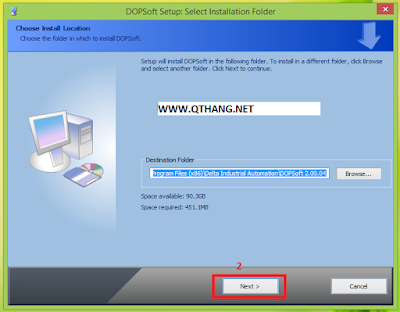

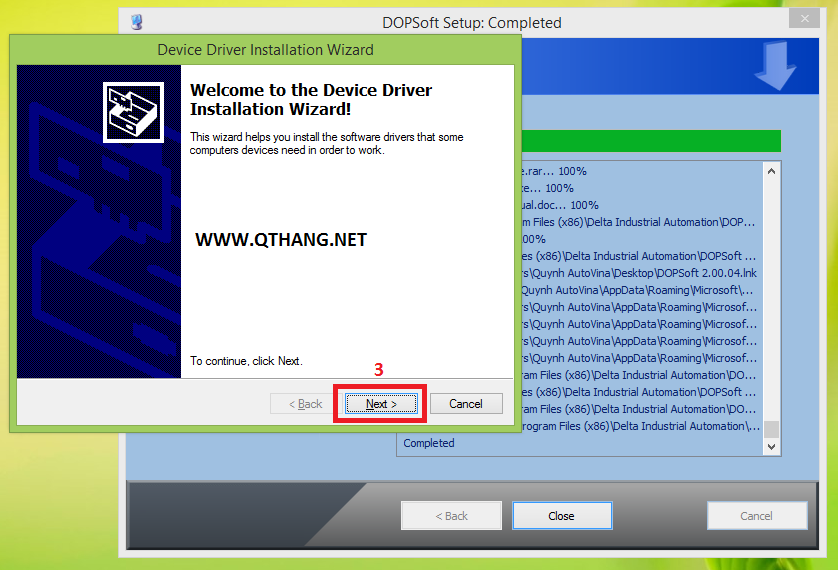

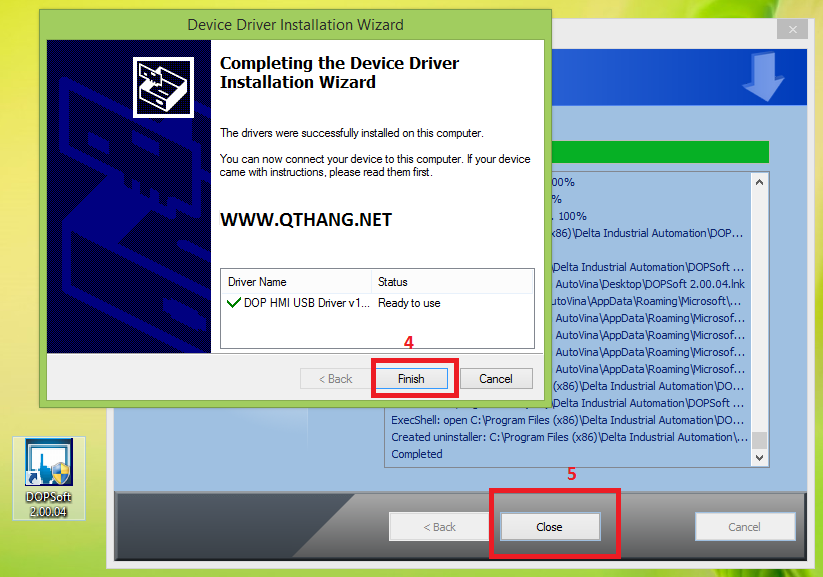

Chạy file có tên ” DOPSoft 2.00.04.04 Build APR_22_2015.exe ” để tiến hành cài
đặt.
Chọn ngôn ngữ cài đặt mà chúng ta sẽ dùng. Bấm OK để xác nhận
Hướng dẫn lập trình:

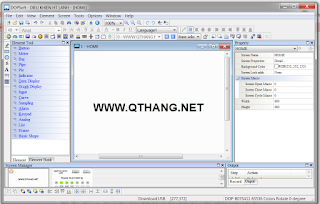

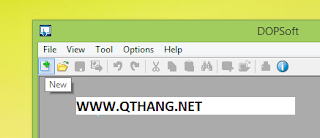

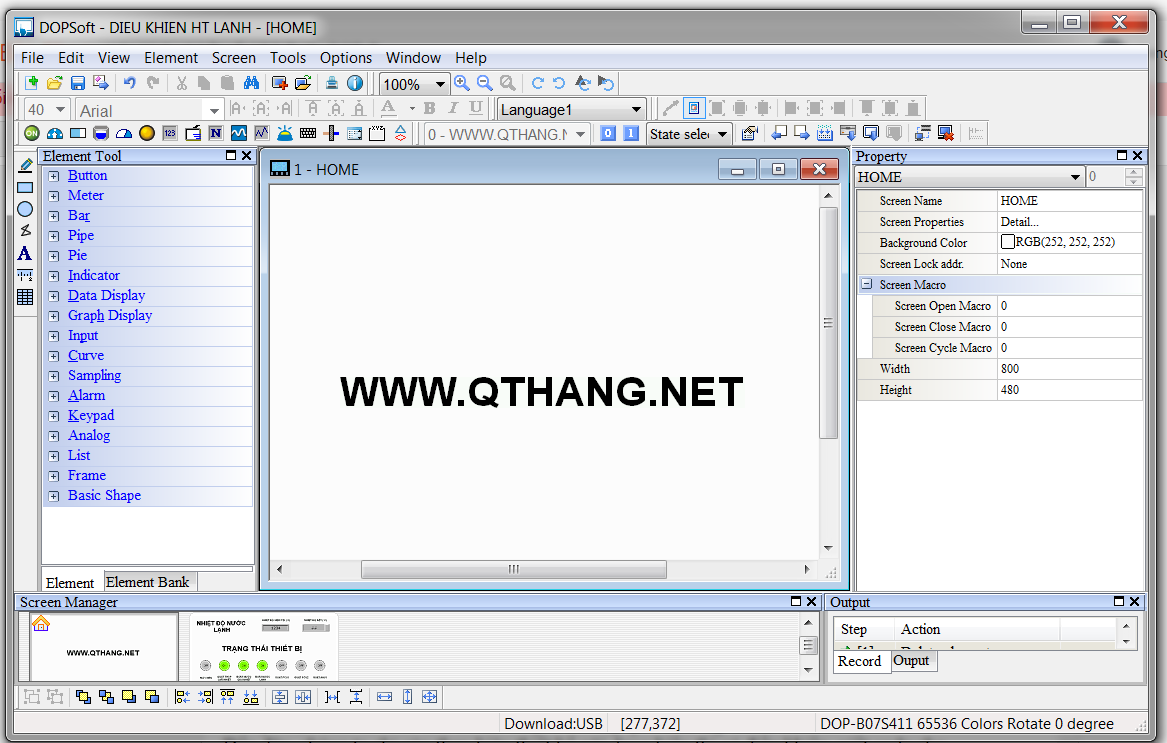

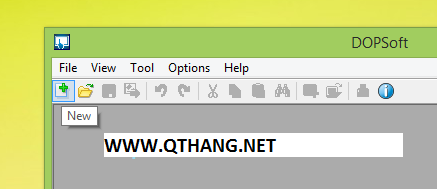

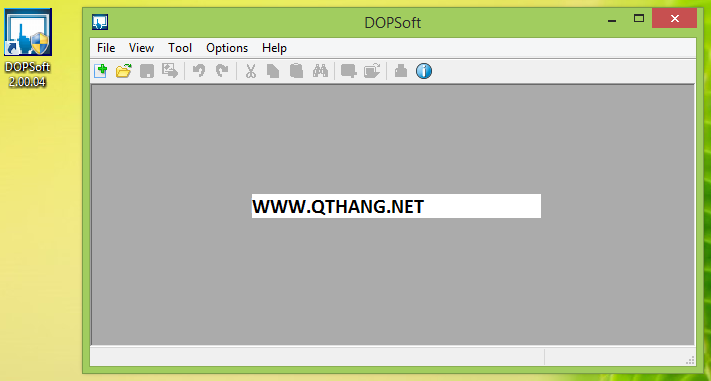

B1: Kích vào biểu tượng “DOPSoft 2.00.04” mới khởi tạo trên Desktop để khởi động
chương trình.

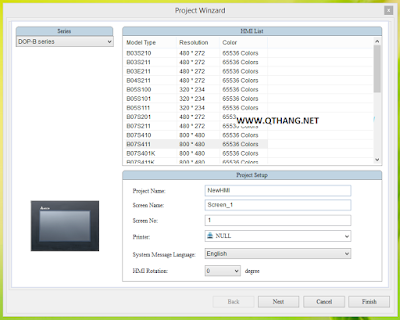

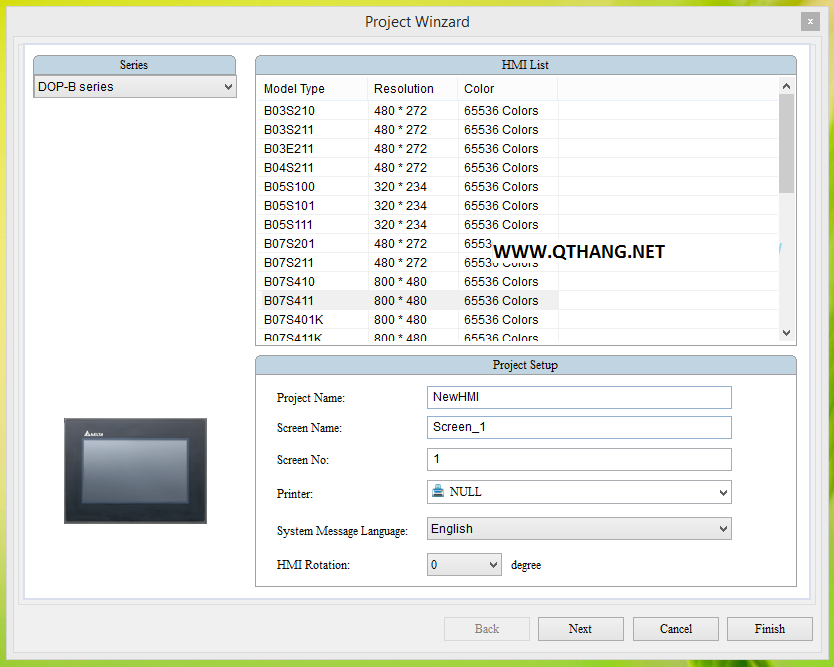

- Model HMI : DOPB07S411
- Tên file sẽ lưu : mặc định là NewHMI
- Tên trang màn hình đầu tiên: mặc định là Screen_1
- Địa chỉ trang màn hình sẽ thiết kế: mặc định = 1.
- Lựa chọn máy in nếu sử dụng: mặc định là Null = không dùng.
- Lựa chọn ngôn ngữ của màn hình: đây là ngôn ngữ của phần System,
- không liên quan đến ngôn ngữ thiết kế, mặc định là tiếng Anh English.
- Lựa chọn chế độ hiển thị ngang dọc tùy chọn: mặc định là 0⁰ , hiện thị ngang bình thường.

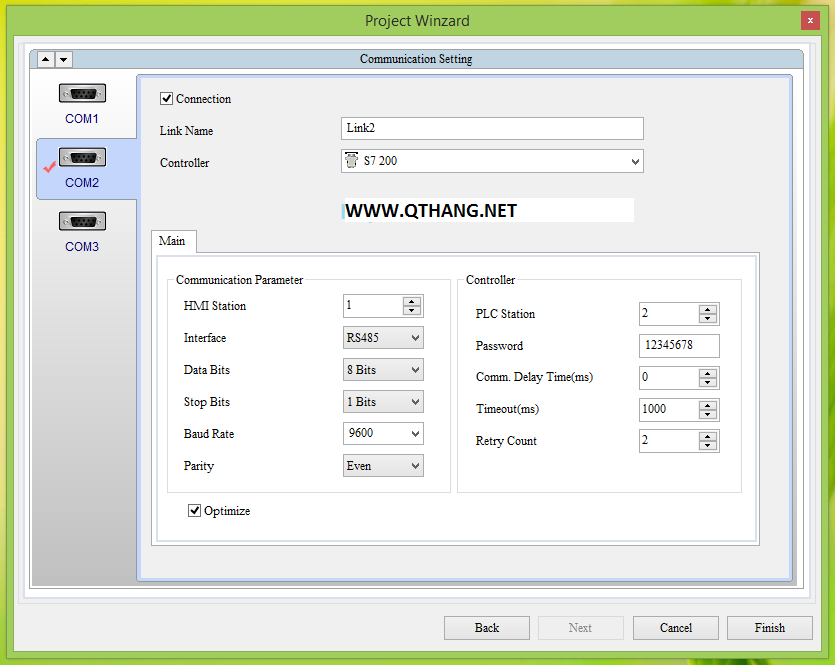

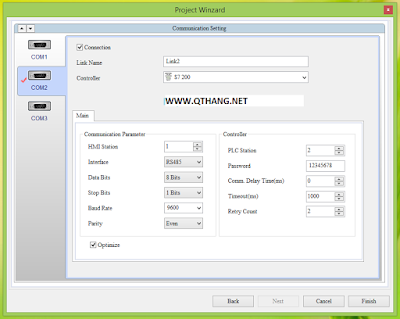

- Cổng kết nối sẽ sử dụng: đang chọn COM2, có thể cùng lúc chọn cả 3
- cổng.
- Link Name : đặt tên thay thế cho liên kết cổng COM2 đã chọn.
- Controller : chọn loại thiết bị được màn hình kết nối tới, ở đây chúng ta lấy
- ví dụ là lập trình màn hình HMI Delta DOPB07S411 kết nối với PLC
- Siemens S7200.
- Main : phần thông số truyền thông cho cổng COM2 đã chọn. Nếu cấu hình
- PLC S7200 để mặc định thì ở bước này các thông số mặc định đã sử
- dụng được. Theo đó:
- Địa chỉ HMI = 1, Địa chỉ PLC =2.
- Giao thức RS485.
- Dữ liệu gồm 8 bits.
- 1 bits Stop.
- Tốc độ Baud Rate là 9600.
- Kiểm tra chẵn lẽ Parity là Even.
- Thời gian chờ đến khi báo mất kết nối là 1000 mili giây.
- Số lần kiểm tra lại khi mất kết nối là 2 lần.
